Взрывозащищенные электродвигатели АИМЛ, ВА, АИМ, 4ВР



Технические характеристики двигателей АИМЛ | АИМ

Марка эл-двигателя Мощн. кВт Об/ мин Напр. В Част. Гц КПД, % Коэф-т мощн. Аналоги по характеристикам
АИМЛ63А2 0,37 3000 380 50 70 0,81 АИМ63А2 | 4ВР63А2 | ВА63А2
АИМЛ63В2 0,55 73 0,82 АИМ63В2 | 4ВР63В2 | ВА63В2
АИМЛ63А4 0,25 1500 68 0,73 АИМ63А4 | 4ВР63А4 | ВА63А4
АИМЛ63В4 0,37 69 0,75 АИМ63В4 | 4ВР63В4 | ВА63В4
АИМЛ71А2 0,75 3000 75 0,83 АИМ 71А2 | 4ВР71А2 | ВА71А2
АИМЛ71В2 1,1 77 0,84 АИМ 71В2 | 4ВР71В2 | ВА71В2
АИМЛ71А4 0,55 1500 73 0,75 АИМ71А4 | 4ВР 71А4 | ВА71А4
АИМЛ71В4 0,75 74 0,75 АИМ71В4 | 4ВР 71В4 | ВА71В4
АИМЛ71А6 0,37 1000 67 0,7 АИМ71А6 | 4ВР71А6 | ВА71А6
АИМЛ71В6 0,55 68 0,72 АИМ71В6 | 4ВР71В6 | ВА71В6
АИМЛ80А2 1,5 3000 78 0,87 АИМ80А2 | 4ВР80А2 | ВА80А2
АИМЛ80В2 2,2 80 0,88 АИМ80В2 | 4ВР80В2 | ВА80В2
АИМЛ80А4 1,1 1500 76 0,78 АИМ80А4 | 4ВР80А4 | ВА80А4
АИМЛ80В4 1,5 77 0,77 АИМ80В4 | 4ВР80В4 | ВА80В4
АИМЛ80А6 0,75 1000 69 0,71 АИМ80А6 | 4ВР80А6 | ВА80А6
АИМЛ80В6 1,1 71 0,72 АИМ80В6 | 4ВР80В6 | ВА80В6
АИМЛ90L2 3 3000 82 0,87 АИМ90L2 | 4ВР90L2 | ВА90L2
АИМЛ90L4 2,2 1500 76 0,88 АИМ90L4 | 4ВР90L4 | ВА90L4
АИМЛ90L6 1,5 1000 76 0,72 АИМ90L6 | 4ВР90L6 | ВА90L6
АИМЛ100S2 4 3000 82 0,87 АИМ100S2 | 4ВР100S2 | ВА100S2
АИМЛ100L2 5,5 82 0,88 АИМ100L2 | 4ВР100L2 | ВА100L2
АИМЛ100S4 3 1500 80 0,78 АИМ100S4 | 4ВР100S4 | ВА100S4
АИМЛ100L4 4 82 0,8 АИМ100L4 | 4ВР100L4 | ВА100L4
АИМЛ100L6 2,2 1000 77 0,71 АИМ100L6 | 4ВР100L6 | ВА100L6
АИМЛ112М2 7,5 3000 86 0,87 АИМ112М2 | 4ВР112М2 | ВА112М2
АИМЛ112М4 5,5 1500 85 0,84 АИМ112М4 | 4ВР112М4 | ВА112М4
АИМЛ112МА6 3 1000 79 0,78 АИМ112МА6 | 4ВР112МА6 | ВА112МА6
АИМЛ112МВ6 4 80 0,78 АИМ112МВ6 | 4ВР112МВ6 | ВА112МВ6

Электродвигатели ВА — технические характеристики

Двигатель Мощн кВт Част. вращ КПД % Ток при 380В, А Момент Нм Iп/ Iн Момент инерции Масса кг
3000 об/мин
ВА 132М2 11 2910 88 21,1 36,1 7,5 0,024 95
ВА 160S2 15 2930 90 28,8 48,5 7 0,039 170
ВА 160М2 18,5 2930 90 35,1 60,3 7 0,045 180
ВА 180S2 22 2910 88 42,7 72,2 7 0,063 198
ВА 180М2 30 2925 90,5 59,5 98 7,5 0,076 221
ВА 200М2 37 2940 93 68 120 7 0,13 295
ВА 200L2 45 2940 93 82,6 146 7 0,15 315
ВА 225М2 55 2955 93 101 178 6,9 0,21 371
ВА 250S2 75 2960 93,6 132 242 7,5 0,47 615
ВА 250М2 90 2955 93,5 157 291 7 0,52 645
ВА 280S2 110 2965 93,5 194 354 6,5 0,85 855
ВА 280М2 132 2965 94,5 231 425 7,2 1,02 940
1500 об/мин
ВА132S4 7,5 1440 87,5 15,1 49,7 7 0,032 86
ВА132М4 11 1445 88,5 22,2 72.7 7,5 0,045 102
ВА160S4 15 1450 89 30,1 98,7 6,5 0,075 175
ВА160М4 18,5 1450 89,5 36,5 122 6,5 0,087 190
ВА180S4 22 1460 90 44,2 144 7 0,16 205
ВА180М4 30 1460 90,5 59,3 196 7 0,2 234
ВА200М4 37 1460 92 71,9 242 6,5 0,27 295
ВА200L4 45 1460 92 87,5 294 6,8 0,32 320
ВА225М4 55 1475 93 105 356 6,5 0,5 380
ВА250S4 75 1485 94,3 142 482 7,2 1 625
ВА250М4 90 1485 95 164 579 7,3 1,2 665
ВА280S4 е 110 1485 95,1 202 707 6,4 2,19 915
ВА280М4е 132 1485 95,8 238 849 7,5 2,7 1030
1000 об/мин
ВА 132S6 5,5 960 85 12,3 54,6 6,5 0,048 81
ВА 132М6 7,5 960 85,5 16,5 75 0,067 100
ВА 160S6 11 970 87 23,7 108 0,11 175
ВА 160М6 15 970 88 30,8 148 0,15 200
ВА 180М6 18,5 975 89,5 37,8 181 0,27 225
ВА 200М6 22 975 90 44,2 215 6 0,41 285
ВА 200L6 30 975 90 60,3 294 6 0,46 320
ВА 225М6 37 980 91 73,6 360 6,4 0,65 380
ВА 250S6 45 985 93 87,5 436 6,2 1,2 575
ВА 250М6 55 985 92,5 108 533 6,2 1,3 590
ВА 280S6 е 75 990 94,5 142 723 6,2 3,04 885
ВА 280М6е 90 990 94,5 170 868 6,2 3,25 945
750 об/мин
ВА132S8 4 715 83 10,5 53 5 0,053 85
ВА132М8 5,5 715 83 13,6 73 5,5 0,074 99
ВА160S8 7,5 725 86 18,9 99 5 0,11 175
ВА160М8 11 725 86 26,6 145 5 0,15 195
ВА180М8 15 730 86 34 196 5,5 0,27 225
ВА200М8 18,5 735 88 43 240 6,4 0,41 285
ВА200L8 22 730 88 49 288 6 0,46 310
ВА225М8 30 735 91 63 390 5,4 0,7 380
ВА250S8 37 740 92 84 478 6,5 1,2 575
ВА250М8 45 740 93 98 581 6,8 1,4 605

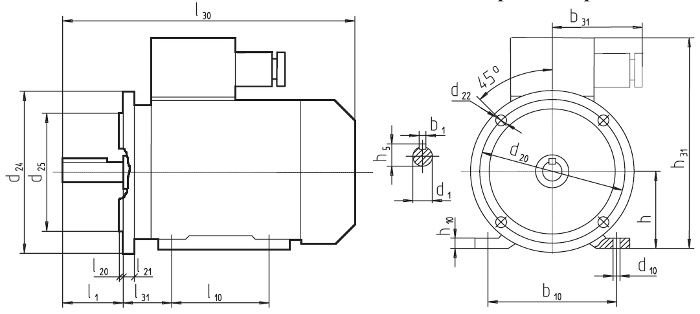

Размеры и вес взрывозащищенных электродвигателей

AIML-2081-size-site

Электродвигатели АИМЛ

Размеры, мм АИМЛ63 АИМЛ71 АИМЛ80 АИМЛ90L АИМЛ100 АИМЛ112
l1 30 40 50 50 60 80
l10 80 90 100 125 140 140
l20 3,5 3,5 3,5 4 4 4
l21 10 12 12 140 14 16
l30 276 294 350 410 426 460
l31 40 45 50 56 63 70
b1 5 6 6 8 8 10
b10 100 112 125 140 160 190
b31 145 145 145 190 190 190
h 63 71 80 90 100 112
h5 16 21,5 24,5 27 31 35
h10* 10 10 10 12 12 14
h31 220 238 246 286 306 352
d1 14 19 22 24 28 32
d10 7 71 100 10 12 12
d20 130 165 165 215 215 265
d22 10 12 12 15 15 15
d24 160 200 200 250 250 300
d25 110 130 130 180 180 230
Масса, кг 11 14 21,2 23 36 45

Электродвигатели ВА

Тип Число полюсов Габаритные р-ры Присоединительные размеры
l30 h31 d24 b31 d1 l10 b10 l1 d20 d22 d25 l31 l21 d10 h10 h5 b1 h
ВА132S 4 6 8 460 395 350 145 38 140 216 80 300 19 250 89 14 12 14 41 10 132
ВА132М 2 4 6 8 498 178
ВА160S 2 710 490 260 42 254 110 108 17 15 20 45 12 160
4 6 8 48 51,5 14
ВА160М 2 740 42 210 45 12
4 6 8 48 51,5 14
ВА180S 2 690 525 400 305 203 279 350 300 121 22 52 14 180
4 55 59 16
ВА180М 2 730 48 241 52 14
4 6 8 55 59 16
ВА200М 2 765 560 450 267 318 400 350 133 16 19 28 59 16 200
4 6 8 795 60 140 64 18
ВА200L 2 805 55 305 110 59 16
4 6 8 835 60 140 64 18
ВА225М 2 840 610 550 55 311 356 110 500 450 149 20 30 59 16 225
4 6 8 870 65 140 69 18
ВА250 S М 2 990 710 465 65 406 168 21 24 69 18 250
4 6 8 75 349 170 79,5 20
ВА280 S М 2 1140 780 660 70 368 457 140 600 24 550 190 23 74,5 20 280
4 6 8 1170 80 419 170 85 22
