ВИНТОВЫЕ СВАИ ТУ 5264-007-69050276-2010

ВСЛ — винтовая свая с литым наконечником для строительства фундаментов в немерзлых (талых и с сезонным промерзанием грунтах): свая винтовая широколопастная (отношение диаметра лопасти к диаметру ствола сваи >1.5, рекомендуемое оптимальное отношение примерно 2.2-2.6 по книге В.Н. Железкова)

ВСЛМ — винтовая свая с литым наконечником для строительства фундаментов в вечномёрзлых (многолетнемерзлых, и плотных туго-пластичных) грунтах: свая винтовая узколопастная (отношение диаметра лопасти к диаметру ствола сваи <1.5, рекомендуемое оптимальное отношение примерно 1.2-1.4 по книге В.Н. Железкова)

Условное обозначение сваи при заказе и/или в другой документации:

ВСЛ D- d- L или ВСЛМ D- d- L, где:

• ВСЛ — винтовая свая для немерзлых (талых и с сезонным промерзанием) грунтов с литым наконечником;
• ВСЛМ – винтовая свая для вечномерзлых грунтов с литым наконечником;
• D — код обозначения номинального максимального диаметра винтовой лопасти наконечника соответствует максимальному диаметру винтовой лопасти наконечника в мм;
• d — код обозначения номинального наружного диаметра ствола соответствует наружному диаметру ствола сваи в мм.
• L — код обозначения номинальной длины сваи соответствует длине сваи в м.

Примеры условных обозначений:

1. ВСЛ 500-219-6, где:

• ВСЛ – винтовая свая для немерзлых (талых и с сезонным промерзанием) грунтов с литым наконечником.
• 500 – диаметр лопасти сваи в мм.
• 219 – диаметр ствола сваи в мм.
• 6 – длина сваи в м.

Шифр ВСЛ 500-219-6 соответствует винтовой свае для немерзлых грунтов с литым наконечником (широколопастные винтовые сваи) с диаметром лопасти 500 мм, диаметром ствола 219 мм, длиной 5 м.

2. ВСЛМ 405-325-7, где:

• ВСЛМ- винтовая свая для вечномерзлых грунтов с литым наконечником.
• 405 – диаметр лопасти сваи в мм.
• 325 – диаметр ствола сваи в мм.
• 7 – длина сваи в м.

Шифр ВСЛМ 405-325-7 соответствует винтовой свае для вечномерзлых грунтов с литым наконечником (узколопастные винтовые сваи) с диаметром лопасти 405 мм, диаметром ствола 325 мм, длиной 7 м.

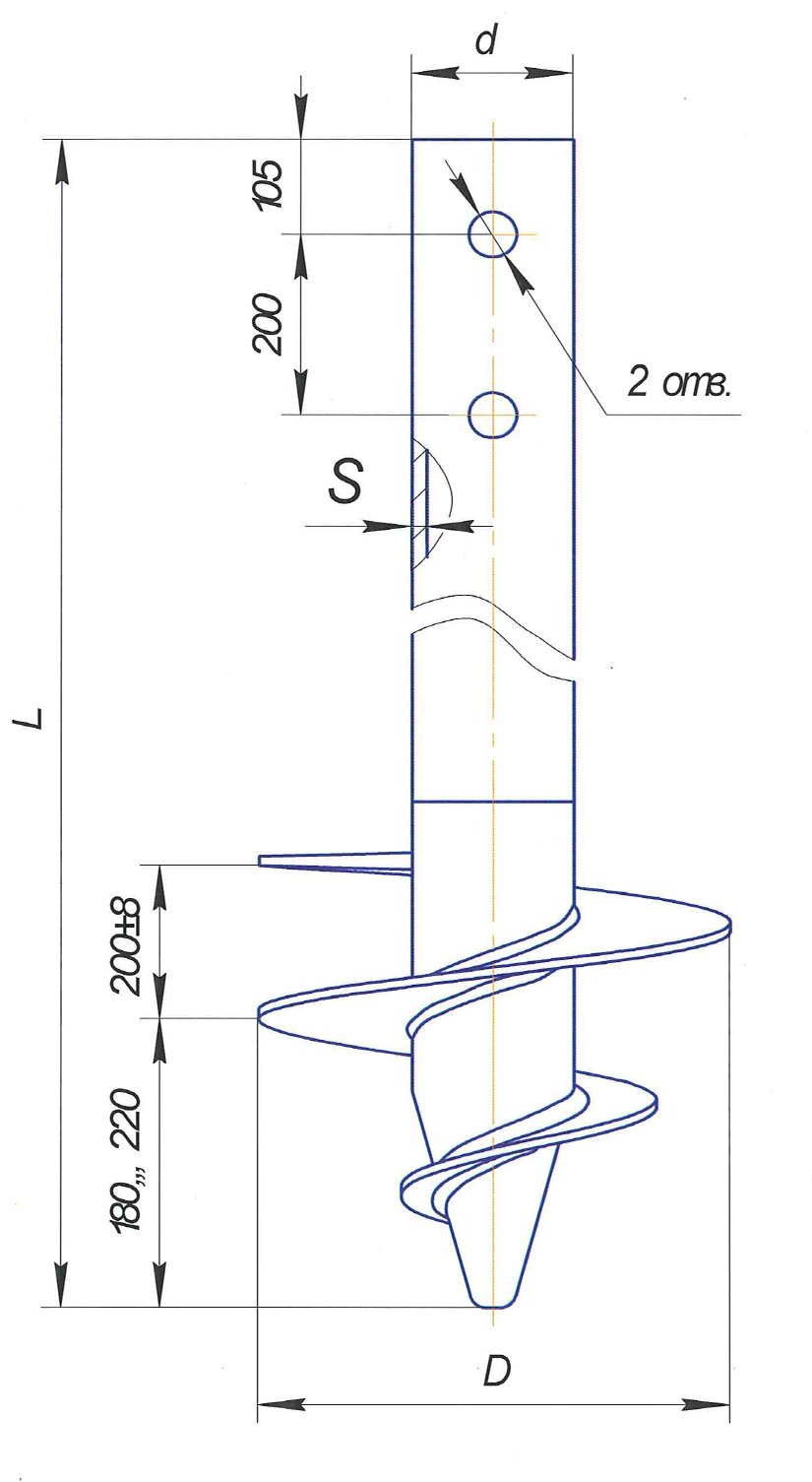

Основные параметры и размеры широколопастной винтовой сваи с литым наконечником для немерзлых (талых и с сезонным промерзанием) грунтов

Условное обозначение сваи при заказе	Обозначение сваи	Диаметр ствола d/толщина стенки, мм	Диаметр винтовой лопасти D, мм	Толщина лопасти, мм	Длина сваи L, м	Эскиз
ВСЛ.4.168.09г2С.500.35Л. ВСЛ.5.168.09г2С.500.35Л. ВСЛ.6.168.09г2С.500.35Л. ВСЛ.7.168.09г2С.500.35Л. ВСЛ.8.168.09г2С.500.35Л. ВСЛ.9.168.09г2С.500.35Л. ВСЛ.10.168.09г2С.500.35Л. ВСЛ.11.168.09г2С.500.35Л. ВСЛ.12.168.09г2С.500.35Л.	ВСЛ500–168–4 ВСЛ500–168–5 ВСЛ500–168–6 ВСЛ500–168–7 ВСЛ500–168–8 ВСЛ500–168–9 ВСЛ500–168–10 ВСЛ500–168–11 ВСЛ500–168–12	168х10	500	10	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
ВСЛ.4.219.09г2С.500.35Л. ВСЛ.5.219.09г2С.500.35Л. ВСЛ.6.219.09г2С.500.35Л. ВСЛ.7.219.09г2С.500.35Л. ВСЛ.8.219.09г2С.500.35Л. ВСЛ.9.219.09г2С.500.35Л. ВСЛ.10.219.09г2С.500.35Л. ВСЛ.11.219.09г2С.500.35Л. ВСЛ.12.219.09г2С.500.35Л.	ВСЛ500–219–4 ВСЛ500–219–5 ВСЛ500–219–6 ВСЛ500–219–7 ВСЛ500–219–8 ВСЛ500–219–9 ВСЛ500–219–10 ВСЛ500–219–11 ВСЛ500–219–12	219х10	500	10	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
ВСЛ.4.168.09г2С.850.35Л. ВСЛ.5.168.09г2С.850.35Л. ВСЛ.6.168.09г2С.850.35Л. ВСЛ.7.168.09г2С.850.35Л. ВСЛ.8.168.09г2С.850.35Л. ВСЛ.9.168.09г2С.850.35Л. ВСЛ.10.168.09г2С.850.35Л. ВСЛ.11.168.09г2С.850.35Л. ВСЛ.12.168.09г2С.850.35Л.	ВСЛ850–168–4 ВСЛ850–168–5 ВСЛ850–168–6 ВСЛ850–168–7 ВСЛ850–168–8 ВСЛ850–168–9 ВСЛ850–168–10 ВСЛ850–168–11 ВСЛ850–168–12	168х10	850	10	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
ВСЛ.4.219.09г2С.850.35Л. ВСЛ.5.219.09г2С.850.35Л. ВСЛ.6.219.09г2С.850.35Л. ВСЛ.7.219.09г2С.850.35Л. ВСЛ.8.219.09г2С.850.35Л. ВСЛ.9.219.09г2С.850.35Л. ВСЛ.10.219.09г2С.850.35Л. ВСЛ.11.219.09г2С.850.35Л. ВСЛ.12.219.09г2С.850.35Л.	ВСЛ850–219–4 ВСЛ850–219–5 ВСЛ850–219–6 ВСЛ850–219-7 ВСЛ850–219–8 ВСЛ850–219–9 ВСЛ850–219–10 ВСЛ850–219–11 ВСЛ850–219–12	219х10	850	10	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
ВСЛ.4.325.09г2С.850.35Л. ВСЛ.5.325.09г2С.850.35Л. ВСЛ.6.325.09г2С.850.35Л. ВСЛ.7.325.09г2С.850.35Л. ВСЛ.8.325.09г2С.850.35Л. ВСЛ.9.325.09г2С.850.35Л. ВСЛ.10.325.09г2С.850.35Л. ВСЛ.11.325.09г2С.850.35Л. ВСЛ.12.325.09г2С.850.35Л.	ВСЛ850–325–4 ВСЛ850–325–5 ВСЛ850–325–6 ВСЛ850–325–7 ВСЛ850–325–8 ВСЛ850–325–9 ВСЛ850–325–10 ВСЛ850–325–11 ВСЛ850–325–12	325х10	850	10	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0

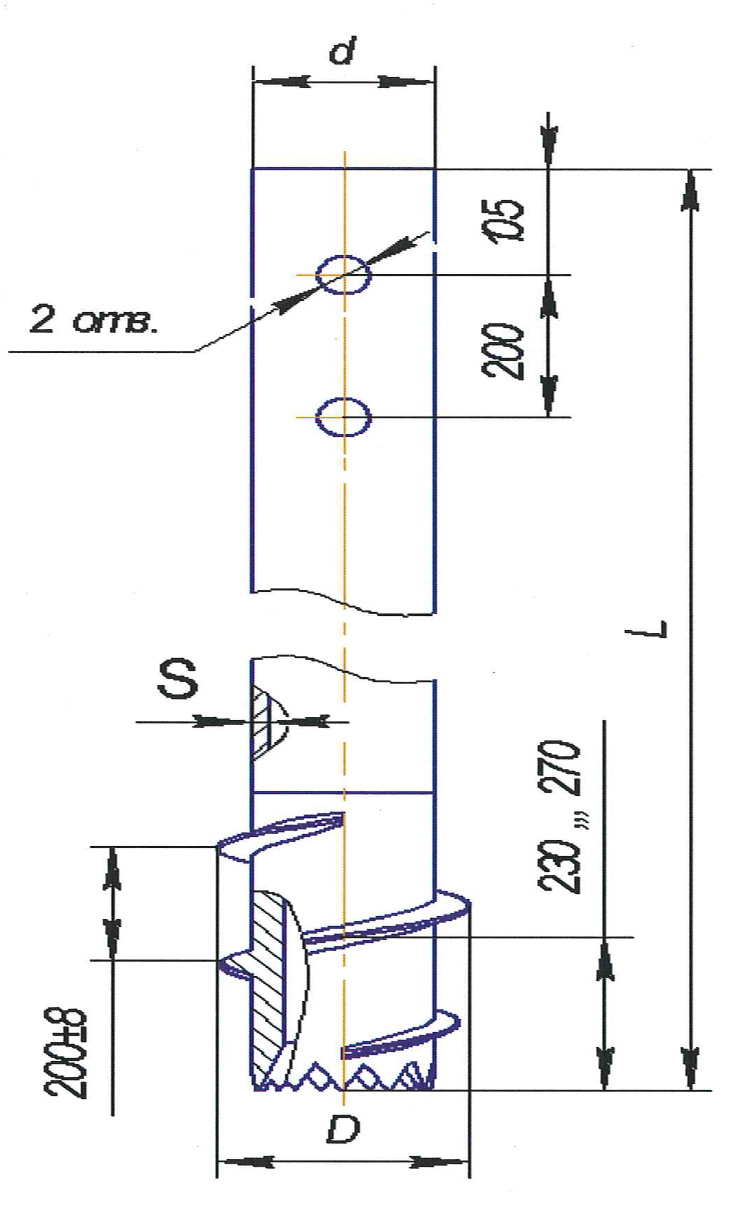

Основные параметры и размеры узколопастной винтовой сваи с литым наконечником для вечномерзлых грунтов

Условное обозначение сваи при заказе	Обозначение сваи	Диаметр ствола d/толщина стенки, мм	Диаметр винтовой лопасти D, мм	Толщина лопасти, мм	Длина сваи L, м	Эскиз
ВСЛМ 4.219.09г2С.300.35Л ВСЛМ 5.219.09г2С.300.35Л ВСЛМ 6.219.09г2С.300.35Л ВСЛМ 7.219.09г2С.300.35Л ВСЛМ 8.219.09г2С.300.35Л ВСЛМ 9.219.09г2С.300.35Л ВСЛМ 10.219.09г2С.300.35Л ВСЛМ 11.219.09г2С.300.35Л ВСЛМ 12.219.09г2С.300.35Л	ВСЛМ300-219-4 ВСЛМ300-219-5 ВСЛМ300-219-6 ВСЛМ300-219-7 ВСЛМ300-219-8 ВСЛМ300-219-9 ВСЛМ300-219-10 ВСЛМ300-219-11 ВСЛМ300-219-12	219х10	300	8	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
ВСЛМ 4.325.09г2С.405.35Л ВСЛМ 5.325.09г2С.405.35Л ВСЛМ 6.325.09г2С.405.35Л ВСЛМ 7.325.09г2С.405.35Л ВСЛМ 8.325.09г2С.405.35Л ВСЛМ 9.325.09г2С.405.35Л ВСЛМ 10.325.09г2С.405.35Л ВСЛМ 11.325.09г2С.405.35Л ВСЛМ 12.325.09г2С.405.35Л	ВСЛМ405-325-4 ВСЛМ405-325-5 ВСЛМ405-325-6 ВСЛМ405-325-7 ВСЛМ405-325-8 ВСЛМ405-325-9 ВСЛМ405-325-10 ВСЛМ405-325-11 ВСЛМ405-325-12	325х10	405	8	4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0

Значения максимальных нагрузок на сваи в зависимости от номинального наружного диаметра ствола.

Номинальный наружный диаметр ствола, мм.	Толщина стенки ствола, мм.	Максимальнаянагрузка на сжатие,кН (кгс)	Максимальнаянагрузка на разрыв,кН (кгс)	Максимальныйкрутящий момент,кН×м (кгс×м)
168	10	1027 (104739)	914 (93217)	56 (5546)
219	10	1359 (138547)	1209 (123306)	79 (7847)
325	10	2048 (208815)	1822 (185815)	131 (12932)
