ТУ 5264-007-69050276-2010

Заказать этот товар

ТУ 5264-007-69050276-2010

Условное обозначение сваи при заказе и/или в другой документации:

СВЛ.L.d.09Г2С.D.35Л (СВЛ NKL) или СВЛМ.L.d.09Г2С.D.35Л (СВЛМ NKL)

где:

    • СВЛ — свая винтовая с литым наконечником для строительства фундаментов в талых и с сезонным промерзанием грунтах;
    • СВЛМ — свая винтовая с литым наконечником для строительства фундаментов в вечномёрзлых грунтах.
    • L — код обозначения номинальной длины сваи соответствует длине сваи в м.
    • d — код обозначения номинального наружного диаметра ствола соответствует наружному диаметру ствола сваи в мм.
    • 09Г2С — материал трубы сваи.
    • D — код обозначения номинального максимального диаметра винтовой лопасти наконечника соответствует максимальному диаметру винтовой лопасти наконечника в мм.
    • 35Л — материал наконечника сваи.
    • N — код обозначения номинального наружного диаметра ствола:
      • 07 — соответствует диаметру 76 мм;
      • 1 — соответствует диаметру 168 мм;
      • 2 — соответствует диаметру 219 мм;
      • 3 — соответствует диаметру 325 мм.
    • K — код обозначения номинального максимального диаметра винтовой лопасти наконечника:

2 — соответствует диаметру: 200 мм — для СВЛ и 230 мм — для СВЛМ;

    • 3 — соответствует диаметру 290 мм;
    • 41 — соответствует диаметру 410 мм;
    • 48 — соответствует диаметру 480 мм;
    • 5 — соответствует диаметру 500 мм;
    • 8 — соответствует диаметру 850 мм.

Примеры условных обозначений:

Свая винтовая с литым наконечником из стали 35Л, для строительства фундаментов в талых и с сезонным промерзанием грунтах, с номинальным наружным диаметром ствола 219 мм, номинальным максимальным диаметром винтовой лопасти 850 мм, длиной 9,0 м и материалом ствола сваи из стали 09Г2С:

СВЛ.9.219.09Г2С.850.35Л (СВЛ 289) ТУ 5264-007-69050276-2010

Свая винтовая с литым наконечником из стали 35Л, для строительства фундаментов в вечномёрзлых грунтах, с номинальным наружным диаметром ствола 325 мм, номинальным максимальным диаметром винтовой лопасти 410 мм, длиной 10,0 м и материалом ствола сваи из стали 09Г2С:

СВЛМ.10.325.09Г2С.410.35Л (СВЛМ 34110) ТУ 5264-007-69050276-2010

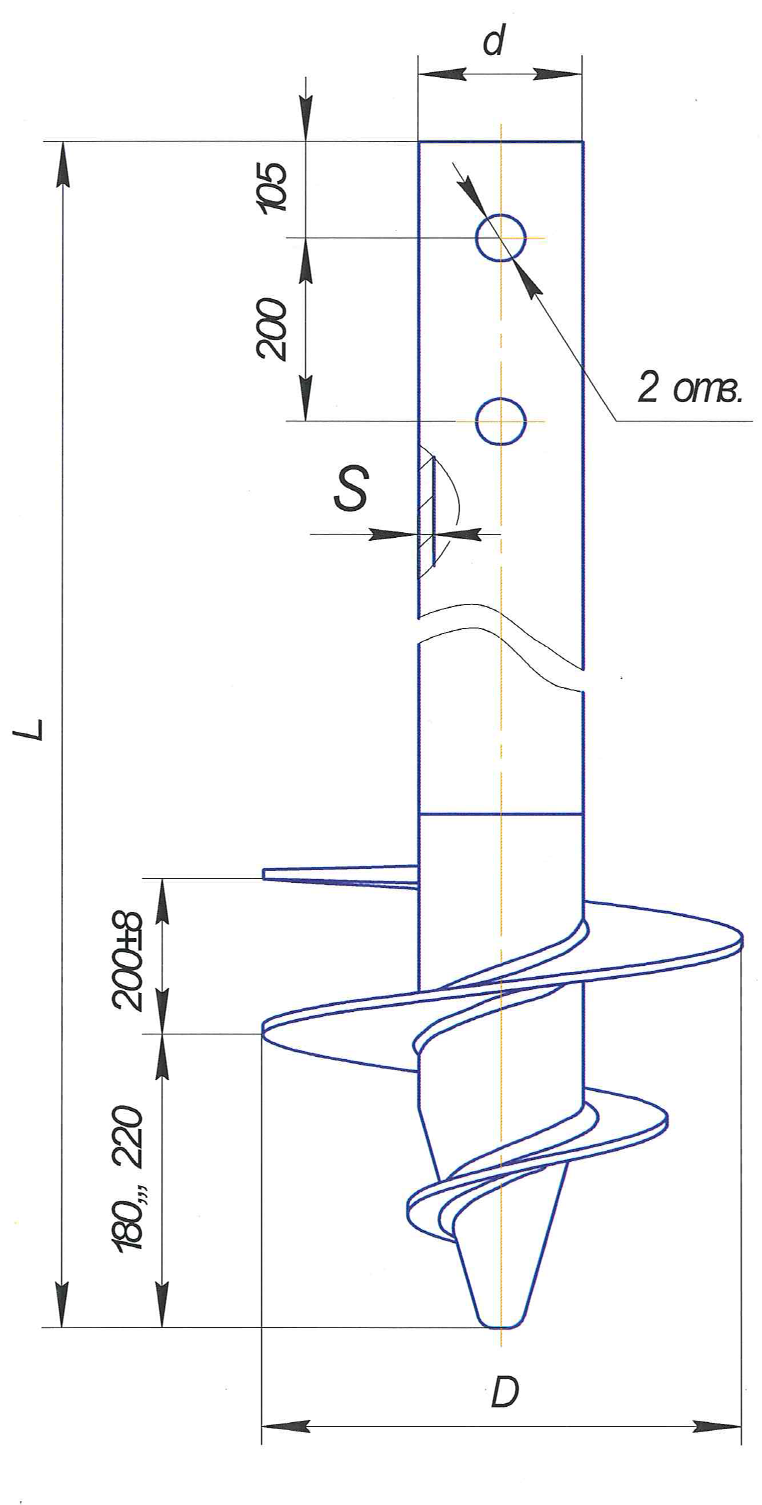

Основные параметры и размеры свай с литым наконечником для строительства фундаментов в талых и с сезонным промерзанием грунтах.

Условное обозначение сваи при заказе Обозначение сваи Диаметр ствола d, мм Диаметр винтовой лопасти D, мм Длина сваи L, м Эскиз
СВЛ 3.108.09г2С.300.35Л

СВЛ 4.108.09г2С.300.35Л

СВЛ 5.108.09г2С.300.35Л

СВЛ 6.108.09г2С.300.35Л

СВЛ 7.108.09г2С.300.35Л

СВЛ 8.108.09г2С.300.35Л

СВЛ 9.108.09г2С.300.35Л

СВЛ 10.108.09г2С.300.35Л

СВЛ 11.108.09г2С.300.35Л

СВЛ 12.108.09г2С.300.35Л

 СВЛ 0133

СВЛ 0134

СВЛ 0135

СВЛ 0136

СВЛ 0137

СВЛ 0138

СВЛ 0138

СВЛ 01310

СВЛ 01311

СВЛ 01312

 108х6 300 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛ 3.108.09г2С.350.35Л

СВЛ 4.108.09г2С.350.35Л

СВЛ 5.108.09г2С.350.35Л

СВЛ 6.108.09г2С.350.35Л

СВЛ 7.108.09г2С.350.35Л

СВЛ 8.108.09г2С.350.35Л

СВЛ 9.108.09г2С.350.35Л

СВЛ 10.108.09г2С.350.35Л

СВЛ 11.108.09г2С.350.35Л

СВЛ 12.108.09г2С.350.35Л

 СВЛ 01353

СВЛ 01354

СВЛ 01355

СВЛ 01356

СВЛ 01357

СВЛ 01358

СВЛ 01359

СВЛ 013510

СВЛ 013511

СВЛ 013512

 108х6 350 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛ 3.168.09г2С.350.35Л

СВЛ 4.168.09г2С.350.35Л

СВЛ 5.168.09г2С.350.35Л

СВЛ 6.168.09г2С.350.35Л

СВЛ 7.168.09г2С.350.35Л

СВЛ 8.168.09г2С.350.35Л

СВЛ 9.168.09г2С.350.35Л

СВЛ 10.168.09г2С.350.35Л

СВЛ 11.168.09г2С.350.35Л

СВЛ 12.168.09г2С.350.35Л

 СВЛ 1353

СВЛ 1354

СВЛ 1355

СВЛ 1356

СВЛ 1357

СВЛ 1358

СВЛ 1359

СВЛ 13510

СВЛ 13511

СВЛ 13512

 168х8 350 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛ 3.168.09г2С.500.35Л

СВЛ 4.168.09г2С.500.35Л

СВЛ 5.168.09г2С.500.35Л

СВЛ 6.168.09г2С.500.35Л

СВЛ 7.168.09г2С.500.35Л

СВЛ 8.168.09г2С.500.35Л

СВЛ 9.168.09г2С.500.35Л

СВЛ 10.168.09г2С.500.35Л

СВЛ 11.168.09г2С.500.35Л

СВЛ 12.168.09г2С.500.35Л

 СВЛ 153

СВЛ 154

СВЛ 155

СВЛ 156

СВЛ 157

СВЛ 158

СВЛ 159

СВЛ 1510

СВЛ 1511

СВЛ 1512

 168х8 500 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛ 3.219.09г2С.500.35Л

СВЛ 4.219.09г2С.500.35Л

СВЛ 5.219.09г2С.500.35Л

СВЛ 6.219.09г2С.500.35Л

СВЛ 7.219.09г2С.500.35Л

СВЛ 8.219.09г2С.500.35Л

СВЛ 9.219.09г2С.500.35Л

СВЛ 10.219.09г2С.500.35Л

СВЛ 11.219.09г2С.500.35Л

СВЛ 12.219.09г2С.500.35Л

 СВЛ 253

СВЛ 254

СВЛ 255

СВЛ 256

СВЛ 257

СВЛ 258

СВЛ 259

СВЛ 2510

СВЛ 2511

СВЛ 2512

 219х10 500 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛ 3.219.09г2С.850.35Л

СВЛ 4.219.09г2С.850.35Л

СВЛ 5.219.09г2С.850.35Л

СВЛ 6.219.09г2С.850.35Л

СВЛ 7.219.09г2С.850.35Л

СВЛ 8.219.09г2С.850.35Л

СВЛ 9.219.09г2С.850.35Л

СВЛ 10.219.09г2С.850.35Л

СВЛ 11.219.09г2С.850.35Л

СВЛ 12.219.09г2С.850.35Л

 СВЛ 283

СВЛ 284

СВЛ 285

СВЛ 286

СВЛ 287

СВЛ 288

СВЛ 289

СВЛ 2810

СВЛ 2811

СВЛ 2812

 219х10 850 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛ 3.325.09г2С.850.35Л

СВЛ 4.325.09г2С.850.35Л

СВЛ 5.325.09г2С.850.35Л

СВЛ 6.325.09г2С.850.35Л

СВЛ 7.325.09г2С.850.35Л

СВЛ 8.325.09г2С.850.35Л

СВЛ 9.325.09г2С.850.35Л

СВЛ 10.325.09г2С.850.35Л

СВЛ 11.325.09г2С.850.35Л

СВЛ 12.325.09г2С.850.35Л

 СВЛ 383

СВЛ 384

СВЛ 385

СВЛ 386

СВЛ 387

СВЛ 388

СВЛ 389

СВЛ 3810

СВЛ 3811

СВЛ 3812

 325х10 850 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0

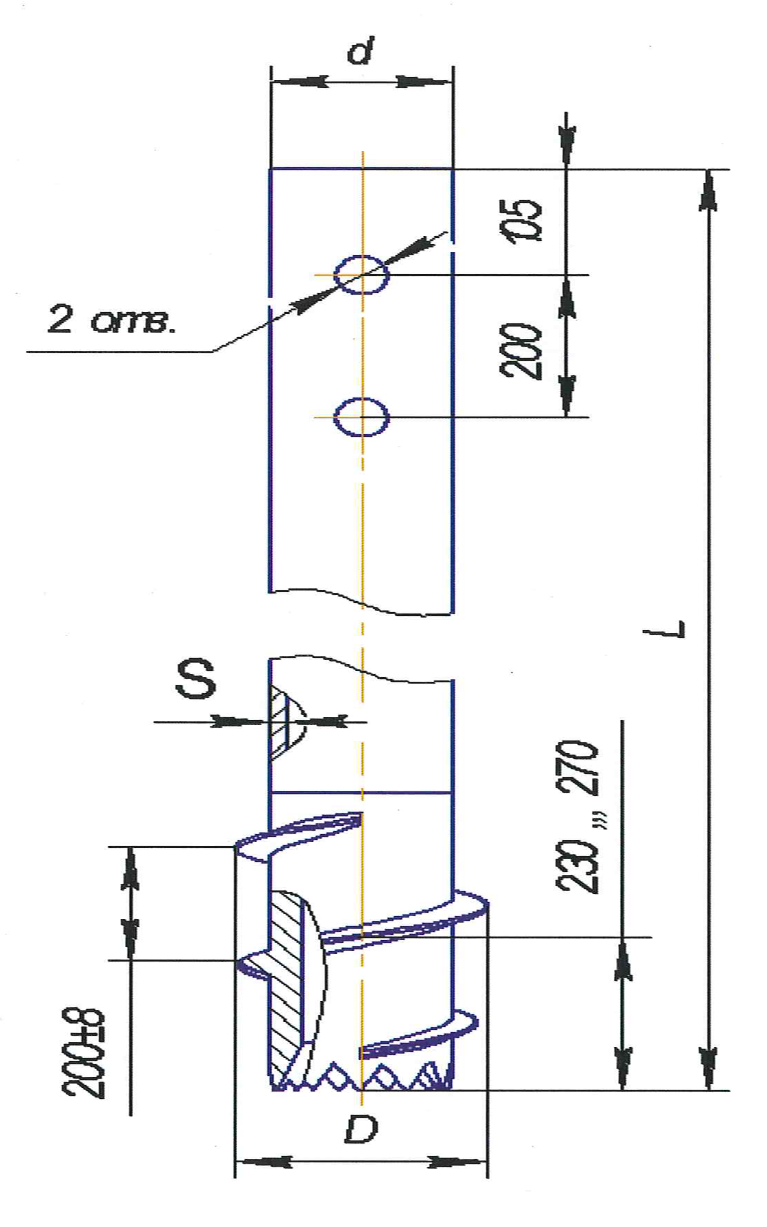

Основные параметры и размеры свая с литым наконечником для строительства фундаментов в вечномёрзлых грунтах

Условное обозначение
сваи при заказе		 Обозначение сваи Диаметр ствола d, мм Диаметр
винтовой
лопасти D, мм		 Длина сваи L, м Эскиз
СВЛМ.3.168.09г2С.300.35Л.

СВЛМ.4.168.09г2С.300.35Л.

СВЛМ.5.168.09г2С.300.35Л.

СВЛМ.6.168.09г2С.300.35Л.

СВЛМ.7.168.09г2С.300.35Л.

СВЛМ.8.168.09г2С.300.35Л.

СВЛМ.9.168.09г2С.300.35Л.

СВЛМ.10.168.09г2С.300.35Л.

СВЛМ.11.168.09г2С.300.35Л.

СВЛМ.12.168.09г2С.300.35Л.

 СВЛМ 133

СВЛМ 134

СВЛМ 135

СВЛМ 136

СВЛМ 137

СВЛМ 138

СВЛМ 139

СВЛМ 1310

СВЛМ 1311

СВЛМ 1312

 168х8 300 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛМ.3.219.09г2С.300.35Л.

СВЛМ.4.219.09г2С.300.35Л.

СВЛМ.5.219.09г2С.300.35Л.

СВЛМ.6.219.09г2С.300.35Л.

СВЛМ.7.219.09г2С.300.35Л.

СВЛМ.8.219.09г2С.300.35Л.

СВЛМ.9.219.09г2С.300.35Л.

СВЛМ.10.219.09г2С.300.35Л.

СВЛМ.11.219.09г2С.300.35Л.

СВЛМ.12.219.09г2С.300.35Л.

 СВЛМ 233

СВЛМ 234

СВЛМ 235

СВЛМ 236

СВЛМ 237

СВЛМ 238

СВЛМ 239

СВЛМ 2310

СВЛМ 2311

СВЛМ 2312

 219х10 300 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛМ.3.325.09г2С.410.35Л.

СВЛМ.4.325.09г2С.410.35Л.

СВЛМ.5.325.09г2С.410.35Л.

СВЛМ.6.325.09г2С.410.35Л.

СВЛМ.7.325.09г2С.410.35Л.

СВЛМ.8.325.09г2С.410.35Л.

СВЛМ.9.325.09г2С.410.35Л.

СВЛМ.10.325.09г2С.410.35Л.

СВЛМ.11.325.09г2С.410.35Л.

СВЛМ.12.325.09г2С.410.35Л.

 СВЛМ 343

СВЛМ 344

СВЛМ 345

СВЛМ 346

СВЛМ 347

СВЛМ 348

СВЛМ 349

СВЛМ 3410

СВЛМ 3411

СВЛМ 3412

 325х10 410 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
СВЛМ.3.325.09г2С.480.35Л.

СВЛМ.4.325.09г2С.480.35Л.

СВЛМ.5.325.09г2С.480.35Л.

СВЛМ.6.325.09г2С.480.35Л.

СВЛМ.7.325.09г2С.480.35Л.

СВЛМ.8.325.09г2С.480.35Л.

СВЛМ.9.325.09г2С.480.35Л.

СВЛМ.10.325.09г2С.480.35Л.

СВЛМ.11.325.09г2С.480.35Л.

СВЛМ.12.325.09г2С.480.35Л.

 СВЛМ 3483

СВЛМ 3484

СВЛМ 3485

СВЛМ 3486

СВЛМ 3487

СВЛМ 3488

СВЛМ 3489

СВЛМ 34810

СВЛМ 34811

СВЛМ 34812

 325х10 480 3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0
