Маркировка мачты

МГФ-Х-СР(Х)-Х-Х-Х

• МГФ — Мачта граненая фланцевая;
• Высота ствола мачты над поверхностью земли, м;
• Тип мачты: СК – мачта со стационарной короной; СР – мачта со стационарной решетчатой конструкцией;
• Максимальный вес устанавливаемого оборудования, кг;
• Ветровой район эксплуатации мачты, от I до VII;
• Количество устанавливаемых ОП, шт;
• Вид покрытия: ц – покрытие нанесенное методом горячего цинкования; цл – покрытие, нанесенное методом горячего цинкования; с последующей окраской лакокрасочным материалом; л – лакокрасочное покрытие.

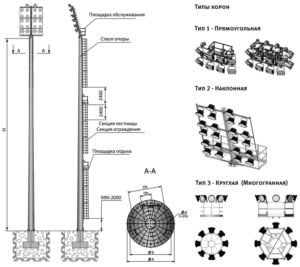

Наименование мачты	Размеры ствола			Размеры фланца				Количество секций, шт	МАХ вес устанавливаемого оборудования, кг	Количество ОП, шт.	Ветровой район	Масса*, кг
	H,м	Dв,мм	Dн,мм	A,мм	Б,мм	d,мм	n
МГФ-16-СР(560)-IV-12-ц	16	190	393	640	540	30	12	2	560	до 12	II — IV	750
МГФ-18-СР(875)-IV-16-ц	18	220	440	640	540	30	18	2	875	до 16	II — IV	907
МГФ-20-СР(875)-IV-20-ц	20	199	436	640	540	30	12	2	875	до 20	II — IV	893
МГФ-25-СР(1050)-IV-25-ц	25	350	550	900	760	30	18	3	1050	до 25	II — IV	1929
МГФ-30-СР(1750)-IV-25-ц	30	400	760	1055	920	36	24	3	1750	до 25	II — IV	2673
МГФ-35-СР(1750)-IV-35-ц	35	500	920	1200	1070	36	24	4	1750	до 35	II — IV	4117
МГФ-40-СР(2100)-IV-35-ц	40	495	945	1200	1070	36	24	4	2100	до 35	II — IV	4399
